اصلاح و بازسازی خط ۹۰۰ میلی متر خیابان تختی تهران

شرکت کاوش مکانیزه فن آور  ۱۳۹۷/۰۷/۲۵
  فایلهای مرتبط
اصلاح و بازسازی خط ۹۰۰ میلی متر خیابان تختی تهران
شبکه انتقال فاضلاب ۹۰۰ میلی متری خیابان تختی پس گذشت چند سال از اجرای با نقص، توسط شرکت کاوش مکانیزه فن آور اصلاح و آماده بهره برداری گردید کارفرما: شرکت فاضلاب تهران پیمانکار: کاوش مکانیزه فن آور مشاور: مهندسی مشاور مهاب قدس



-اصلاح شیب بطول 30 متر

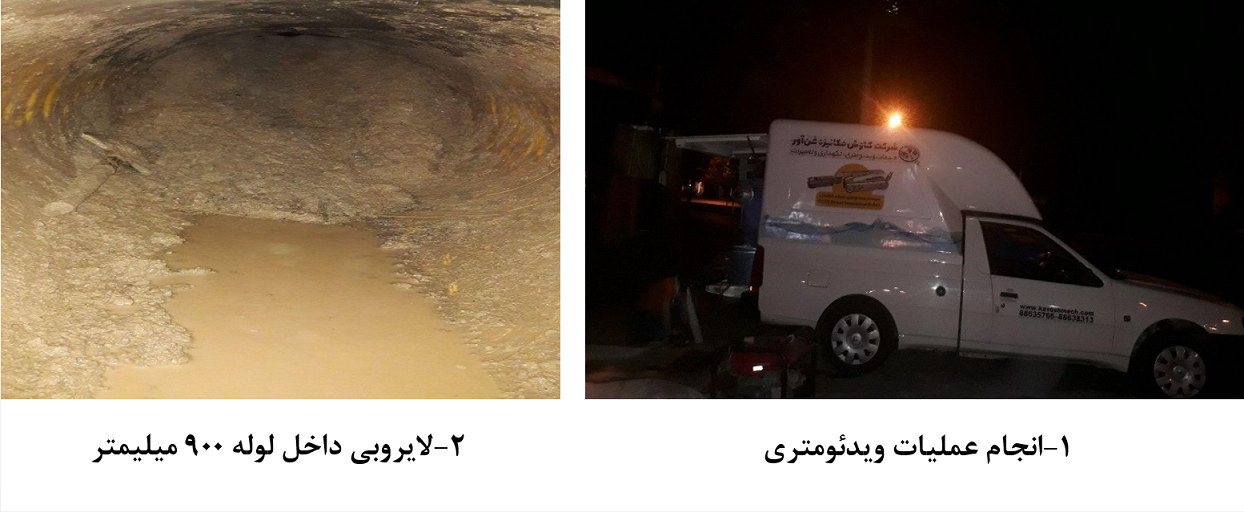

مسیر مذکور به شماره 20065-20064 نیاز به لایروبی و پاکسازی رسوبات موجود در داخل لوله داشت که این مورد با رعایت موارد ایمنی انجام پذیرفت.

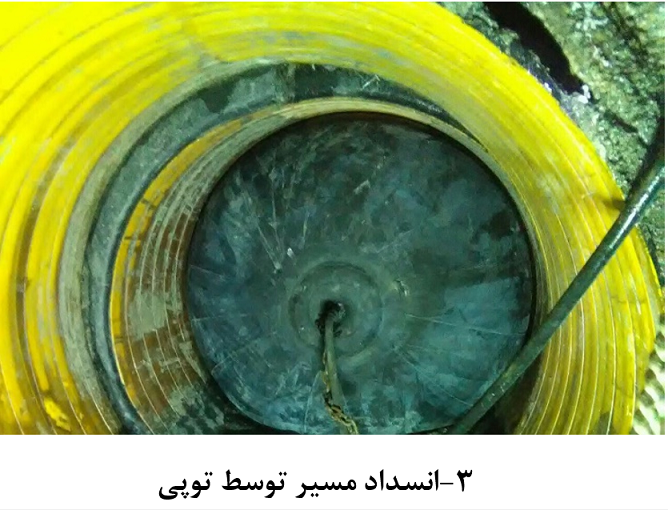

(عکس شماره 2) وجود انشعابات غیرمجاز متصل به خط 900 مذکور باعث ایجاد جریان آب به مسیر مورد اصلاح گردیده بود که این مشکل توسط توپی انسداد مسدود گردید.

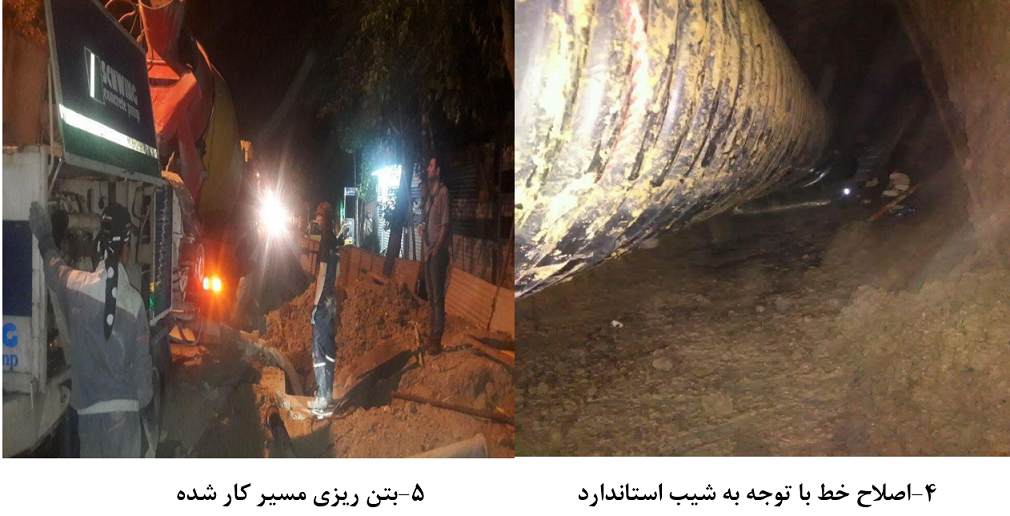

(عکس شماره 3) حفاری بر روی خط آغاز گردید و 30 متر از طول مسیر 20065-20064 که دچار شیب معکوس گردیده بود برطرف گردیده (عکس شماره 4) و لوله غرق در بتن kg/m3 250 گردید. (عکس شماره 5)

  اصلاح و بازسازی خط ۹۰۰ میلی متر 1-2 3-انسداد مسیر توسط توپی 4-اصلاح خط با توجه به شیب استاندارد

-اصلاح اتصال باز

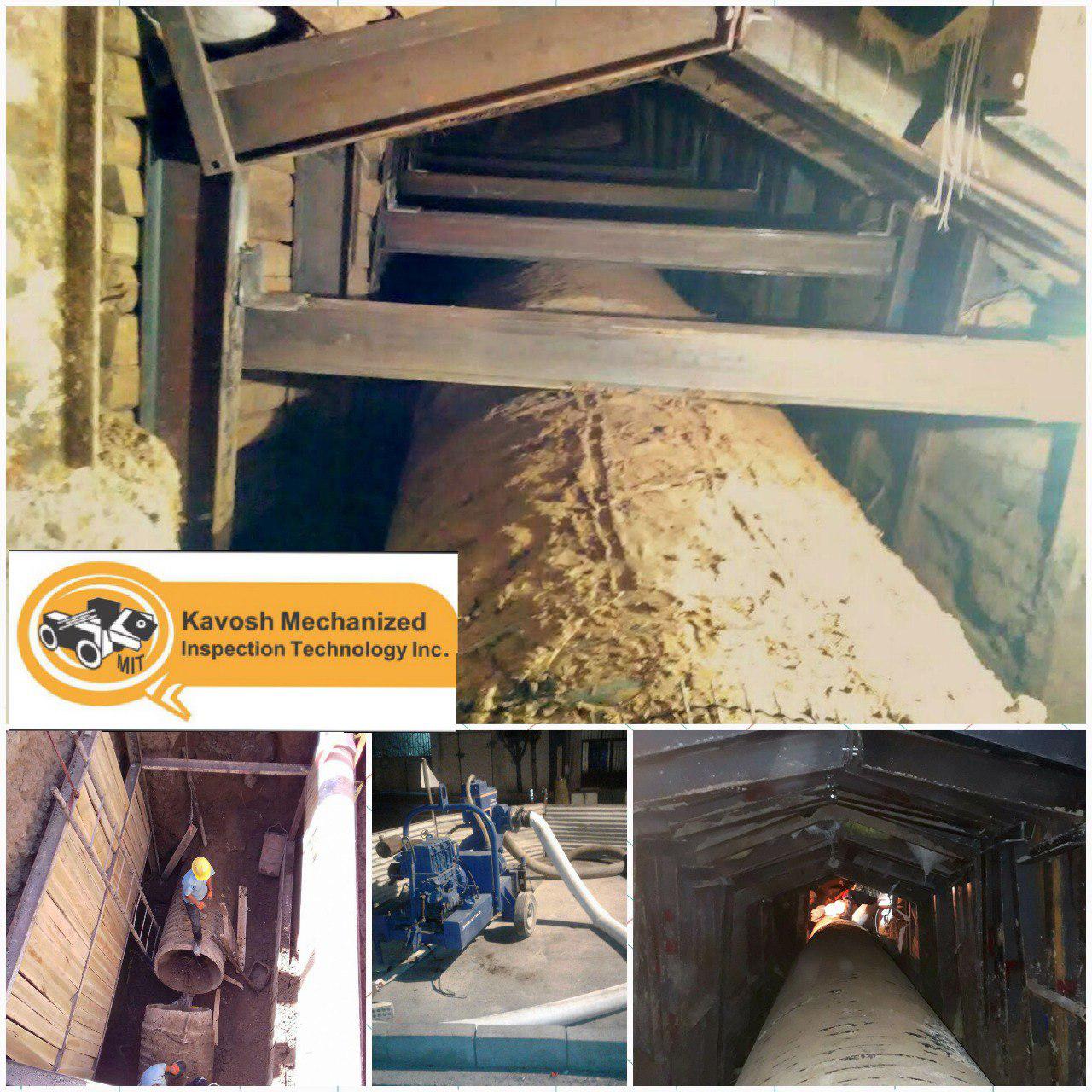

در دستور کار شماره 2 خیابان تختی اتصال باز لوله در مسیر 20070-20069 گزارش گردیده بود. (عکس شماره 6) به دلیل ناپایدار بودن جنس زمین مذکور دستورکار با سازه نگهبان با IPE14 و IPE16 و فریم گذاری با IPE14 صادر گردید.

(عکس شماره 7) حفاری در ابعاد 4*2.5 متر انجام گردید (عکس شماره 8) و مطابق با دستورکار مشاور سازه نگهبان نصب گردید.

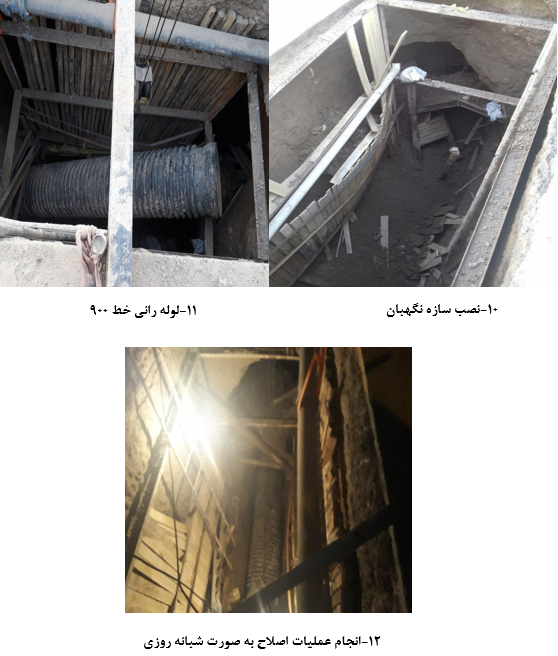

(عکس شماره 9) حفاری تونل به روش فریم گذاری انجام گردید. (عکس شماره 10) نشست آب نهر شهرداری باعث ریزش نسبتا شدیدی در زمان اجرای کار گردید.

پس از اتمام حفاری و خارج نمودن لوله، (عکس شماره 11) کف سازی انجام و عملیات لوله گذاری و بتن ریزی روی لوله انجام و الباقی حجم کار توسط شفته آهک پر و تکمیل گردید. (عکس شماره 12)


اصلاح و بازسازی خط ۹۰۰ میلی متر 6-9

اصلاح و بازسازی خط ۹۰۰ میلی متر 10-12





-اصلاح افتادگی لوله

دستورکار نهایی خیابان مذکور اصلاح شیب در محل اتصال لوله خط 900 به منهول خط انتقال 1400 بود. منفی بودن شیب باعث برگشت آب جریان داخل منهول مذکور به خط 900 شده بود

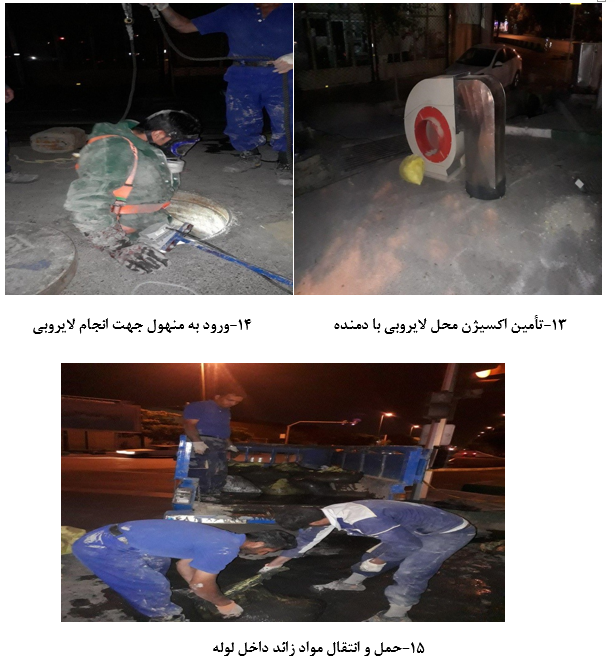

1-3 در اولین قدم جهت انجام ویدیومتری نیاز به پاکسازی مسیر مذکور بود که با رعایت موارد ایمنی انجام شده حفاری در تقاطع خیابان شوش-رجائی انجام گردید. (عکس شماره 13-14-15)

اصلاح و بازسازی خط ۹۰۰ میلی متر 13-15

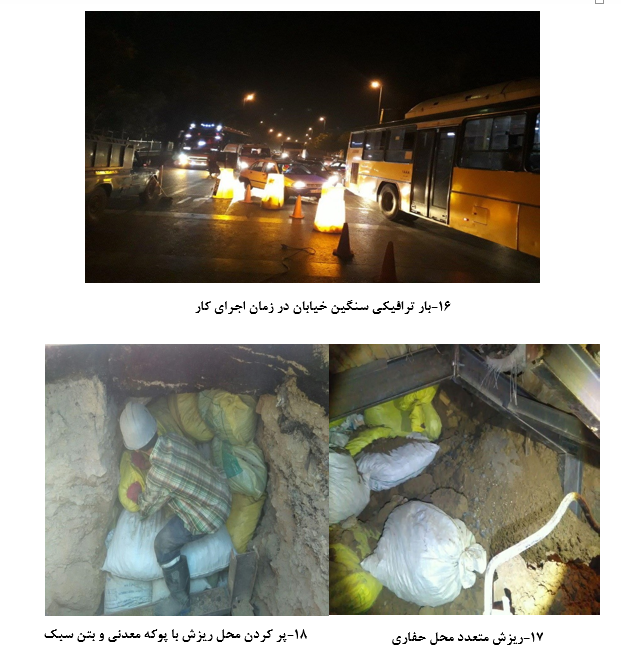

2- 3  به دلیل تردد زیاد خیابان و جنس خاک نامناسب زمین کار با سازه نگهبان و حفاری به روش فریم گذاری در دستورکار قرار گرفت عدم صدور مجوز ترافیکی شبانه روزی، کار فقط در ساعات شب قابل انجام بود.به همین دلیل سرعت کار بسیار کند پیش روی می کرد و همچنین باعث ریزش های زیاد گردیده (عکس شماره 17) که تمام نقاط که دچار ریزش گرد تا سطح آسفالت با پوکه معدنی پر گردید. (عکس شماره 18)

اصلاح و بازسازی خط ۹۰۰ میلی متر 16-18

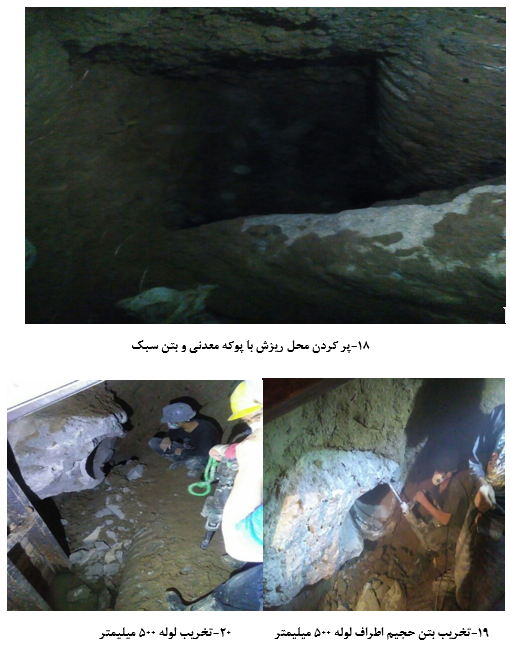

3-3 همچنین به دلیل یکسان بودن کد ارتفاعی خط فاضلاب mm500 در مسیر حفاری باید قطع و تخریب می گردید. (عکس شماره 18-19-20)

اصلاح و بازسازی خط ۹۰۰ میلی متر 18-20

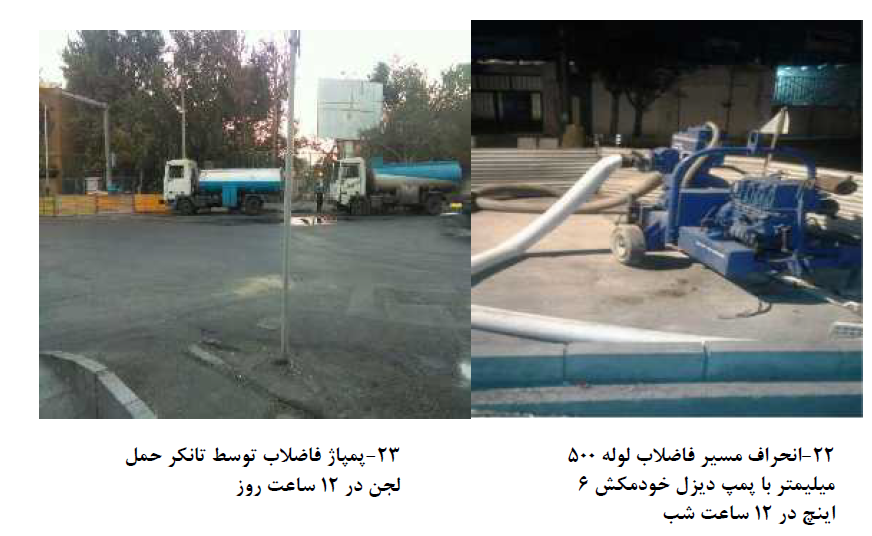

4-3 لوله mm500 موجود به دلیل جریان فاضلاب از مسیر بالاتر توسط توپی های انسداد مسدود گردید و عملیات انحراف جریان توسط پمپ دیزل 6 اینچ (عکس شماره 22 و تانکر حمل لجن به صورت 24 ساعته انجام پذیرفت. (عکس شماره 23 )

اصلاح و بازسازی خط ۹۰۰ میلی متر 21-22

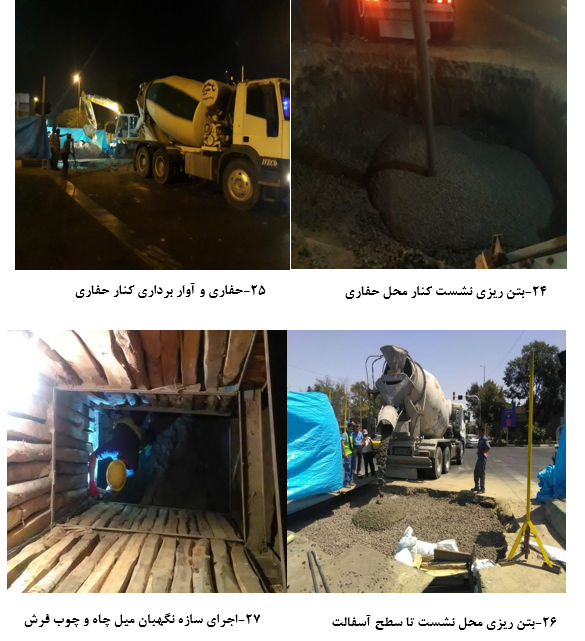

5-3وجود نشست لوله آب 250 میلیمتر باعث ریزش شدید در مسیر حفاری و اطراف مسیر در سطح خیابان گردید که این ابعاد به 5*4 رسید. (عکس شماره 23) جهت رفع خطر، مشکل نشتی آب و نشست زمین کنار حفاری با بتن با عیار kg/m3 250 پر و تا سطح آسفالت یکسان گردید. (عکس شماره 24-25-26)

اصلاح و بازسازی خط ۹۰۰ میلی متر 24-27

دانلود متن کامل گزارش 👇👇👇👇
